Schartec Drehtorantrieb Gelenkarm Arcus 250 SL Set 2-flügelig

Schartec Drehtorantrieb Gelenkarm Arcus 250 SL Set 2-flügelig

Artikelnummer: ST205004-ST201004

529,00 €

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: ca. 1 - 2 Werktage (DE - Ausland abweichend)

Beschreibung
Bewertungen
PDF (4)

Schartec Arcus 250 SL – Gelenkarm-Drehtorantrieb mit Signalleuchte für zweiflügelige Tore

Der Schartec Arcus 250 ist ein elektromechanischer Gelenkarm-Drehtorantrieb für Torflügel bis 2 m Länge und bis zu 200 kg Gewicht. Mit seiner 24V-Gleichstromtechnologie eignet sich der Antrieb hervorragend für den Einsatz an Wohnimmobilien, Mehrfamilienhäusern und Gewerbeobjekten – insbesondere dann, wenn die Torsäulen besonders tief oder breit sind. Dank des kompakten Gelenkarmprinzips lässt er sich auch an Toren montieren, bei denen herkömmliche Teleskop-Antriebe nicht passen.

Ihre Vorteile auf einen Blick

Ideal für tiefe Torsäulen: Das Gelenkarmprinzip ermöglicht die Montage auch dort, wo der Platz zwischen Tor und Pfosten begrenzt ist.
Elektrische Endlagen: Einstellbare elektrische Endschalter sorgen für sanftes, präzises Anfahren der Endpositionen – auch bei leichten Torflügeln.
Integrierte Hinderniserkennung: Die eingebettete Steuerplatine erkennt Widerstände im Torweg und hält den Antrieb sicher an.
Frontale Notentriegelung: Tor lässt sich per Hand bequem von vorn entriegeln – kein Werkzeug, kein Umweg.
Geeignet für innen- und außenöffnende Tore: Durch variable Montageposition flexibel einsetzbar.
Hergestellt in Europa: SCHARTEC Fachmarkt-Qualität mit 3 Jahren Garantie (siehe AGBs)

Technische Daten

Nennspannung	24 V DC
Stromaufnahme	0,5 – 0,75 A
Motorleistung	50 W
Maximales Drehmoment	200 Nm
Motordrehzahl	1.600 U/min
Max. Torflügellänge	2,0 m (je Flügel)
Max. Torflügelgewicht	200 kg (je Flügel)
Max. Öffnungswinkel	130°
Öffnungszeit (90°)	ca. 14 Sekunden
Schutzklasse	IP 44
Funkfrequenz (integriert)	433,92 MHz
Maße	Siehe PDF-Anleitung oder Bildergalerie

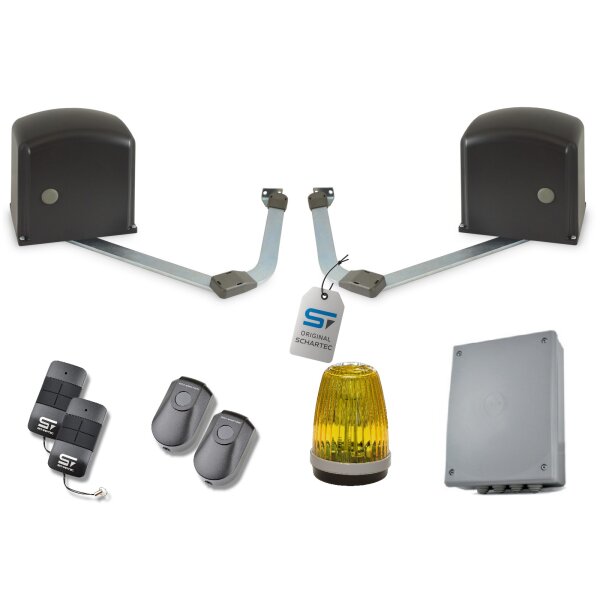

Lieferumfang

Das Arcus 250 Drehtorantriebs-Set enthält alles, was für die komplette Montage und Inbetriebnahme für 2-flg. Drehtore benötigt wird:

2 x Gelenkarm-Antrieb Arcus 250 (links & rechts)
Steuerung Q20A
1 x Lichtschranken-Paar Schartec SPCM
1 x Profi-Signalleuchte
2 x Schartec Handsender T11
Montagematerial
Anleitung

Wichtige Hinweise für Kauf, Installation und Inbetriebnahme

Die Arcus Antriebe sind ausschließlich kompatibel mit den Handsendern Schartec T10, Schartec T11 und Schartec Tiny.
Die maximale Torflügellänge von 2 m darf nicht überschritten werden. Verwenden Sie für 2-flügelige Garagentore bitte einen Garagentorantrieb mit Flügeltorbeschlag.
Das A-Maß und B-Maß müssen zwingend eingehalten werden. Bitte vorab prüfen, ob Einbausituation dies ermöglicht.
Bei groß gefüllten Torflügeln ist ein Schartec Elektroschloss aufgrund der Windlasten zwingend notwendig.
Achten Sie auf die Einhaltung der Vorgaben gemäß DIN EN 13241.
Überprüfen Sie die maximale Torblattfüllung (empfohlen: 30 bis 50 %) unter Berücksichtigung der Windlasten in Ihrer Region.
Tore mit einer vollflächigen Füllung sind nicht für den automatisierten Betrieb geeignet.
Die Einbaumaße am Torpfosten, insbesondere die maximale Einbautiefe des Tores zwischen den Pfosten sind entscheidend.

kompatible Handsender:

kompatible Codetaster:

SCHARTEC SKY (kabelgebunden)
SCHARTEC TITAN (kabelgebunden)
SCHARTEC SKP-3 (Funk-Codetaster)

kompatible Funk-Innentaster:

Hinweis: Unsere Drehtorantriebe entsprechen den aktuellsten europäischen Normen des Sicherheitsrücklaufs bei der Hinderniserkennung. Dies hat zur Folge, dass die Steuerung sehr sensibel reagiert. Prüfen Sie daher vor dem Kauf, ob Ihre Tormechanik intakt ist und ob das Tor gewartet wurde. Das Tor sollte leichtgängig und ruckfrei laufen und problemlos von Hand betätigt werden können, da ansonsten der Sicherheitsrücklauf ausgelöst und das Tor beim Betätigen reversiert werden könnte.
